UGUI Canvas/Canvas Scaler/Graphic Raycaster详解

Unity 3D中UI设计时要进行屏幕自适应，关于有些参数的设置需要明白其意思。

一、Canvas组件

这里，在Unity 3D中新建一个Canvas，在Inspector中找到Canvas设置。如下图所示，Canvas组件的Render Mode（渲染模式）有三种渲染模式。

Render Mode三种渲染模式
三种模式：

• Screen Space – Overlay
• Screen Space – Camera
• World Space

1.Screen Space – Overlay

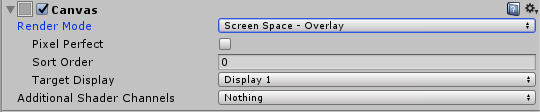

Screen Space – Overlay

Overlay意为“覆盖”，这里Canvas画布在屏幕最上层，覆盖在其他所有物体的上方

（1）Pixel Perfect：像素完美，勾选之后的画布像素显示清晰。

（2）Sort Order：渲染次序，这里可以设置多个Canvas调整不同显示顺序。

（3）Target Display：目标显示，设置多个显示器显示。（没怎么用过）

2.Screen Space – Camera

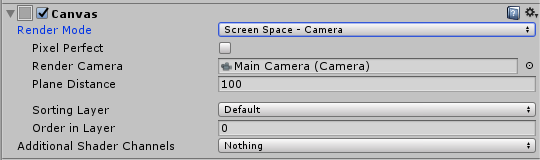

Screen Space – Camera
Camera与Canvas中的物体显示在UI中，比如说新建的Button，Image等。

（1）Pixel Perfect：像素完美，勾选之后的画布像素显示清晰。

（2）Render Camera： 渲染相机，设置对应的相机进行渲染。

（3）Plane Distance：设置Camera相对于Canvas的距离。

（4）Sorting Layer：渲染层级，下拉选择Add Sorting Layer，设置渲染的次序。

（5）Order in Lader：在设置完相同Layer后，设置这一层级下的渲染次序。

3.World Space

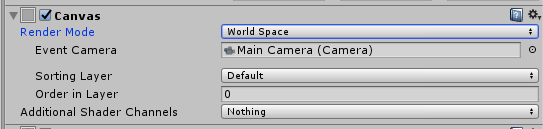

World Space
3D世界场景中，Canvas在此场景中显示。

（1）Event Camera：Camera接收的UI事件。

（2）Sorting Layer：渲染层级，下拉选择Add Sorting Layer，设置渲染的次序。

（3）Order in Lader：在设置完相同Layer后，设置这一层级下的渲染次序。

（4）Additional Shader Channels：其他着色器频道，下拉可选择。

二、Canvas Scaler组件

这里的Canvas Scaler组件主要用来做屏幕适配。

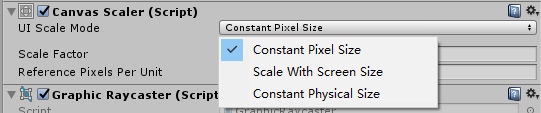

Canvas Scaler三种渲染模式
当我们在Canvas中选中World Space时，会发现Canvas Scaler处于禁用状态，这是因为在3D世界坐标中，Canvas屏幕自适应禁用。

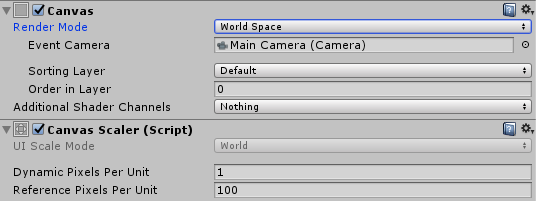

Canvas Scaler禁用状态
三种模式：

• Constant Pixel Size
• Scale With Screen Size
• Constant Physical Size

1.Constant Pixel Size

Constant Pixel Size
固定像素尺寸大小，当屏幕显示缩放的时候UI依然保持不变。

（1）Scale Factor：缩放因子，缩放倍数。

（2）Reference Pixels Per Unit：单位内像素个数

2.Scale With Screen Size

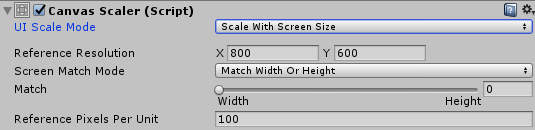

Scale With Screen Size
随屏幕大小进行缩放，这里可以UI适配，根据屏幕分辨率吧进行自适应。

（1）Reference Resolution：参考分辨率，在这里设置一个屏幕分辨率，比如1920*1080，作为参考。

（2）Screen Match Mode：下拉选择三种模式。

（1）长宽比不变、设置Match值。
（2）宽高比不变，缩放任一宽高。
（3）保持宽高比不变，缩放任一宽高。
（3）Reference Pixels Per Unit：单位内像素个数。

3.Constant Physical Size

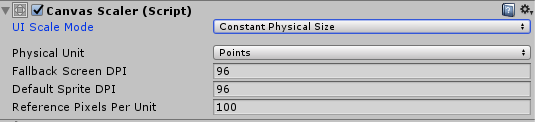

固定物理尺寸大小
固定像素，固定UI大小，物理尺寸。（没怎么用过）

（1）Physical Unit：物理单位，下拉选择点，厘米等单位。

（2）Fallback Screen DPI：回退屏幕像素密度。

（3）Default Sprite DPI：默认Sprite的像素密度。

（4）Reference Pixel Per Unit：单位内像素个数。

三、Graphic Raycaster组件

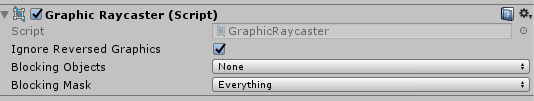

Graphic Raycaster组件
射线检测组件。

（1）Ignore Reversed Graphics：忽略反转图片检测。

（2）Blocking Objects：遮挡射线检测的物体，下拉选择。

（3）Blocking Mask：遮挡检测遮罩，下拉选择。
